| 产品名称： |
焊接式端直通锥螺纹管接头 |
|
|
| |
产品分类： |
管路安装附件 |
网上订购： |
 |
| 详细说明： |
| |

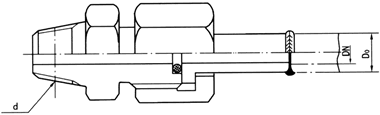

本标准适用于干油为介质管路系统中的焊接式直通管接头，公称压力为16MPa，工作温度为-25～+80℃。
标记示例
管子外径D0为10mm的焊接式直通锥螺纹管接头：
管接头10 JB/ZQ4399-86
|
管子外径Do |
公称通径DN |
d |
d0 |
d1 |
d2 |
l |
l0 |
l1 |
L |
S |
S1 |
O型圈 |
重量kg
|
|
10 |
6 |
Z1/8 |
6 |
11 |
10.52 |
9 |
4.572 |
16.5 |
24.5 |
16 |
21 |
11X1.9 |
0.060 |
|
14 |
8 |
Z1/4 |
8 |
16 |
14 |
14 |
5.08 |
19 |
29 |
21 |
27 |
16X2.4 |
0.140 |
|
18 |
10 |
Z3/8 |
12 |
19 |
17.19 |
14 |
6.096 |
21 |
33 |
27 |
34 |
20X2.4 |
0.200 |
|
22 |
15 |
Z1/2 |
15 |
22 |
21.75 |
19 |
8.128 |
21 |
34 |
30 |
36 |
24X2.4 |
0.250 |
|
28 |
20 |
Z3/4 |
20 |
28 |
2709 |
19 |
9.611 |
24 |
37 |
36 |
41 |
30X3.1 |
0.400 |
|
34 |
25 |
Z1 |
25 |
34 |
33.94 |
24 |
10.16 |
26 |
46 |
46 |
50 |
35X3.1 |
0.780 |
|
42 |
32 |
Z1/4 |
32 |
42 |
42.69 |
24 |
10.688 |
28 |
50 |
55 |
60 |
40X3.1 |
1.200 |
|
50 |
40 |
Z1/2 |
36 |
50 |
48.47 |
26 |
10.688 |
30 |
56 |
65 |
70 |
45X3.1 |
1.550 | |
|
|
